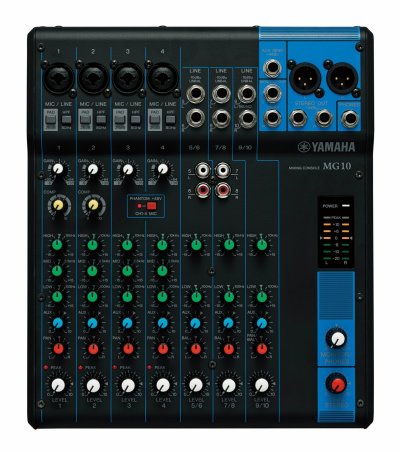

YAMAHA MG10

มิกเซอร์ ขนาด 10 ช่อง ระบบโมโน 4 ช่อง ระบบสเตอริโอ 3 ช่อง
คอมเพรสเซอร์แบบปรับค่าด้วยปุ่มเดียว ช่อง 1-2
1 Aux 1 Stereo Bus
ช่องสัญญาณออกชนิด 2 AUX (รวม FX)
มี PAD สวิทช์สำหรับช่องต่อสัญญาณโมโน
มีระบบ D-PRE ไมค์ปรีแอมป์ด้วยวงจรกลับเฟสของดาร์ลิงตัล

YAMAHA MG10  มิกเซอร์ 10-Channel Mixing Console 4 Microphone Preamps, 3 Dedicated Stereo Line Channels, 1 Aux Send
  มิกเซอร์แบบอนาล็อค MG10 จาก Yamaha เป็นมิกเซอร์ 10 อินพุตขนาดกะทัดรัดสำหรับการแสดง การบรรยาย การบันทึกเสียง และการใช้งานที่คล้ายกัน มิกเซอร์มีอินพุตคอมโบไมโครโฟน/สายสี่ช่องพร้อมปรีแอมป์ไมโครโฟน D-PRE และอินพุตสาย 1/4 หกช่องพร้อมระบบควบคุมระดับเสียงสเตอริโอ

   อินพุตไมโครโฟน/สายทั้งสี่แต่ละช่องมี EQ แบบ 3 แบนด์ ตัวควบคุมการแพน และตัวกรองความถี่สูง ไมค์ปรีแอมป์ D-PRE สี่ตัวมีวงจรดาร์ลิงตันกลับหัวและไฟ Phantom 48V แบบสลับได้สำหรับใช้กับไดนามิกและไมโครโฟนคอนเดนเซอร์ นอกจากนี้ยังมีสวิตช์ลดทอน 26 dB สำหรับการบันทึกแหล่งกำเนิดเสียงที่ดัง เช่น เครื่องขยายเสียงกีตาร์

   มิกเซอร์ MG10 มีสเตอริโอ XLR และ TRS สำหรับเชื่อมต่อกับระบบ PA หรือลำโพงมอนิเตอร์ของคุณ นอกจากนี้ยังมีเอาต์พุตหูฟังขนาด 1/4 นิ้วพร้อมการควบคุมระดับเสียงสำหรับการตรวจสอบส่วนบุคคล รวมถึงเอาต์พุตสเตอริโอมอนิเตอร์ TRS 1/4 นิ้วเพิ่มเติมสำหรับส่งไปยังลำโพงที่มีกำลังขับ แอมพลิฟายเออร์ หรืออุปกรณ์ต่างๆ เช่น เครื่องบันทึกดิจิทัล

Features:

10-Channel Mixing Console
Max. 4 Mic / 10 Line Inputs (4 mono + 3 stereo)
1 Stereo Bus 1 AUX (incl. FX)
D-PRE mic preamps with an inverted Darlington circuit
1-Knob compressors, PAD switch on mono inputs
+48V phantom power, XLR balanced outputs Metal chassis


Specifications

Phantom Power
+48 V switchable, channels 1 4
Input Channels
4x mono [mic/line]
3x stereo [line]
Output Channels
2x stereo out
1x monitor out
1x headphone out
1x aux out
Bus
Stereo: 1
AUX[FX]: 1
Pad
26 dB (mono channels)
HPF
80 Hz, 12 dB/oct (mono channels)
Compressor
Threshold: +22 dBu to -8 dBu
Ratio: 1:1 to 4:1
Output level: 0 dB to 7 dB
Attack time: approx. 25 msec
Release time: approx. 300 msec
Equalizer
EQ high gain: +15 dB/-15 dB, Frequency: 10 kHz shelving
EQ mid gain: +15 dB/-15 dB, Frequency: 2.5 kHz peaking
EQ low gain: +15 dB/-15 dB, Frequency: 100 Hz shelving
LED
Peak LED turns on when post EQ signal reaches 3 dB below clipping
Level Metering
2 x 7-segment LED meter [PEAK, +10, +6, 0, -6, -10, -20 dB]
Total Harmonic Distortion
0.02% @ +14 dBu (20 Hz to 20 kHz), GAIN knob: Min, 0.003% @ +24 dBu (1 kHz), GAIN knob: min
Frequency Response
+0.5 dB/-1.0 dB (20 Hz to 48 kHz) , refer to the nominal output level @ 1 kHz, GAIN knob: min
Equivalent Input Noise
-128 dBu (mono input channel, Rs: 150 Ω, GAIN knob: max)
Residual Output Noise
-102 dBu (STEREO OUT, STEREO LEVEL knob: min)
Crosstalk
-83 dB
Power Requirement
PA-10 (AC 38 VCT, 0.62A, Cable length = 3.6 m) or equivalent recommended by Yamaha
Power Consumption
22.9 W
Dimensions
9.6 x 2.8 x 11.6 (244 x 71 x 294 mm)
Net Weight
4.19 lb (1.9 kg)
